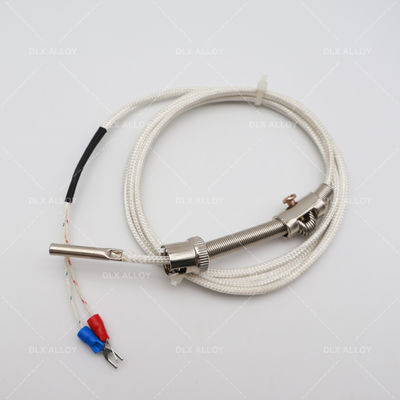

Surface du capteur de température industrielle thermocouple de type K Rtd Pt100

Le capteur de température Pt100 est un capteur de résistance thermique courant qui utilise du platine (Pt) comme matériau de l'élément du capteur.où 100 signifie que la valeur de résistance de la résistance thermique en platine est de 100 ohms à 0°C.

Le principe du capteur de température Pt100 consiste à utiliser la relation linéaire entre la résistance thermique du platine et la température.la valeur de résistance de la résistance thermique en platine changera également en conséquenceSelon les normes internationales, la résistance des capteurs de température Pt100 a des valeurs spécifiques à différentes températures.qui spécifie la relation résistance-température pour les capteurs de température Pt100.

Les capteurs de température Pt100 sont généralement constitués d'un fil de thermistore en platine enroulé autour d'une puce en céramique ou en verre et encapsulé dans un boîtier de protection.Ils peuvent directement contacter l'objet mesuré et calculer la température en mesurant la valeur de résistance de la résistance thermique en platineLe capteur de température Pt100 présente les caractéristiques d'une grande précision, de stabilité et d'une bonne linéarité, et est largement utilisé dans le contrôle industriel, les essais en laboratoire,surveillance de la température et autres domaines.

La sortie d'un capteur de température Pt100 est généralement une valeur de résistance, qui nécessite un dispositif de mesure de température ou un convertisseur pour convertir la valeur de résistance en valeur de température.Les méthodes de conversion courantes consistent à utiliser des tableaux de recherche ou des calculs d'interpolation basés sur la relation résistance-température de Pt100.L'équipement de mesure de température moderne est généralement équipé d'un capteur de température Pt100 intégré et de fonctions de conversion de température, ce qui rend la mesure de la température plus pratique et plus précise.

La précision des capteurs de température Pt100 peut varier en fonction de la qualité de construction et des exigences d'application.B et catégorie 1⁄3B.

Catégorie A: dans la plage de température comprise entre -200°C et +650°C, le capteur de température Pt100 de la catégorie A a une précision de ±(0,15+0,002 notées) °C,où t {\displaystyle t} représente la valeur absolue de la températureSur cette plage de température, la précision est de ±0,15°C plus 0,2% de la valeur de température.

Catégorie B: les capteurs de température de catégorie B Pt100 ont une précision de ± 0,3 + 0,005 ± 0,005 °C sur une plage de température comprise entre - 200 °C et + 650 °C. La précision de la catégorie B est légèrement inférieure à celle de la catégorie A, à ± 0.3°C plus 00,5% de la valeur de température.

Catégorie 1⁄3B: les capteurs de température Pt100 de catégorie 1⁄3B ont une précision de ± 0,1+ 0,003 °C sur une plage de température allant de - 200 °C à + 450 °C. La catégorie 1⁄3B a une précision relativement élevée de ± 0,1 °C plus 0.3% de la valeur de température.
