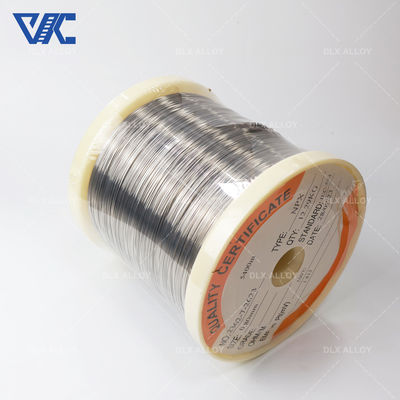

Type TP TN TP 0.1mm Cobre à thermocouple constant fil nu Type T

Introduction:

Le fil nu de thermocouple de type T est un dispositif de mesure de température courant, largement utilisé dans les domaines du contrôle industriel et de la recherche en laboratoire.également appelé thermocouple cuivre-constantanSon électrode positive (TP) est du cuivre pur, et l'électrode négative (TN) est un alliage cuivre-nickel, souvent appelé constantan.Il est commun avec le nickel-chrome-constantan, mais pas avec le fer-constantan constantan JN, bien qu'ils soient tous deux appelés constantan.

La plage de température de mesure du thermocouple cuivre-nickel est de - 200 à 350 °C.

La structure du fil nu de thermocouple de type T est relativement simple. Il se compose de deux fils métalliques minces.et l'autre extrémité est connectée à un dispositif de mesure de la températureEn général, les fils nus à thermocouple de type T ont des diamètres de fil plus petits pour augmenter la sensibilité et la vitesse de réponse.

Lors de la mesure de la température, le point de mesure du fil nu du thermocouple de type T est exposé à l'environnement à surveiller.Les changements de température provoqueront une légère différence de potentiel entre les fils métalliquesIl existe une relation spécifique entre cette différence de potentiel et la température, connue sous le nom d'effet thermoélectrique.la température de l'environnement peut être calculée avec précision.

Toutefois, il convient de noter que les fils nus de thermocouple de type T peuvent s'oxyder et se corroder dans des environnements à haute température, de sorte que des mesures de protection peuvent être nécessaires dans des applications spécifiques,comme l'utilisation de coques ou de revêtements de protection pour prolonger leur durée de vie..

Caractéristique:

• Matériau du thermocouple: le fil nu du thermocouple de type T est composé de cuivre (Copper) et d'un alliage cuivre-nickel (Constantan).et Constantan est l'électrode négative.
• Plage de température: le fil nu thermocouple de type T convient à des plages de température plus basses, mesurant généralement des températures de -200 °C à 350 °C (-328 °F à 662 °F).
• Caractéristiques linéaires: le fil nu de thermocouple de type T a de bonnes caractéristiques linéaires et peut fournir une mesure de température relativement précise.
• Faible dérive: le fil nu à thermocouple de type T présente de faibles caractéristiques de dérive et peut maintenir des mesures de température relativement stables.


L' avantage:

• Largement utilisé: le fil nu à thermocouple de type T est largement utilisé dans les environnements de contrôle industriel et de laboratoire.
• Résistance à la corrosion: le fil nu thermocouple de type T présente une bonne résistance à la corrosion et convient à la mesure de la température dans certains environnements humides et corrosifs.
• Réponse rapide: le fil nu de thermocouple de type T a une capacité de réponse rapide à la température et peut rapidement refléter les changements de température.


Paramètres spécifiques pertinents:

• Plage de température: -200°C à 350°C (-328°F à 662°F)
• Sortie thermoemf: varie en fonction des variations de température, généralement au niveau des microvolts (μV).
• Caractéristiques linéaires: a de bonnes caractéristiques linéaires.
• Sensibilité: varie selon le modèle et le fabricant.

• Les normes

Pour l'ASTM	ANSI	IEC	DIN	Je vous en prie.	NF	JIS	Le GOST
(Société américaine d'essai et de matériaux) E 230	(Institut national américain des normes) MC 96.1	(Norme européenne de la Commission électrotechnique internationale 584)	(Deutsche Industrie Normen) EN 60584 -1/2 Pour les appareils électroniques	(normes britanniques) 4937.1041, EN 60584 - 1/2	(Norme française) EN 60584 -1/2 - NFC 42323 - NFC 42324 - NFC 42323 - NFC 42324 - NFC 42324 - NFC 42323 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42323 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324	(normes industrielles japonaises) C 1602 - C 1610	(Unification des spécifications russes) 3044

Utilisation d'occasion de thermocouple différent
Type de thermocouple		Environnement de travail	Température de fonctionnement
Type K	Résultats	Oxydation	-200 à +1200°C
	Nom du produit	Inerte
Type N	NP	Oxydation	-200 à +1200°C
	Nom	Oxydation
Type E	Le Parlement européen	Oxydation	-200 à +900°C
	Résultats	Oxydation
Type J	JP	Oxydation (utilisation à haute température)	-40 à +750°C
	JN	Réduction, inerte, vide
Type T	TP	Oxydation, sous vide	-200 à +350°C
	TN	Réduction, vide

• Température de fonctionnement:

Diamètre/mm Travailler longtemps Temps de travail court température/°C température/°C 0.2, 0.3 150 200 0.5, 0.8 200 250 1.0, 1.2 250 300 1.6, 2.0 300 350

Contactez-nous

Je vous envoie un courriel: victoire@dlx-alloy.com

Service fournisseur:
Bienvenue taille personnalisée
Nous sommes une usine d'expérience pour le service OEM & ODM

Domaines d'application spécifiques:

---

Recherche en laboratoire: le fil nu de thermocouple de type T est largement utilisé dans la recherche scientifique et les environnements de laboratoire pour mesurer la température de l'échantillon, les expériences thermodynamiques, etc.
Système CVC: le fil nu à thermocouple de type T peut être utilisé pour la surveillance de la température dans les systèmes CVC, tels que le contrôle de la température, la surveillance de l'environnement, etc.
Biomédical: le fil nu de thermocouple de type T est souvent utilisé dans les domaines biomédical, tels que la surveillance de la température corporelle, la recherche en laboratoire, etc.

Questions et réponses:

---

Quelle est la plage de température du fil nu thermocouple de type T?
Réponse: La plage de température du fil nu à thermocouple de type T est généralement comprise entre -200°C et 350°C.

Quels sont les avantages du fil nu thermocouple de type T?
Réponse: Le fil nu thermocouple de type T présente les avantages d'une large application, d'une résistance à la corrosion et d'une réponse rapide.

Pour quelles applications le câble nu à thermocouple de type T est-il adapté?
Réponse: Le fil nu de thermocouple de type T convient à la recherche en laboratoire, aux systèmes CVC et aux applications biomédicales.
