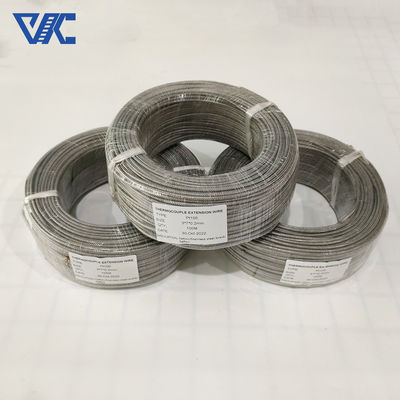

Fil d'extension thermocouple électrique à haute température protégé B R S K

MOQ:	5
Standard Packaging:	Paquet de bobine avec la boîte de carton, paquet de bobine avec le poly-sac
Delivery Period:	5-21 jours
Méthode De Paiement:	L/C, T/T, Western Union, MoneyGram
Supply Capacity:	300 tonnes par mois

Details Information

Description de produit

Informations détaillées

Lieu d'origine

LA CHINE

Nom de marque

Victory

Certification

CE,ROHS,ISO 9001

Numéro de modèle

Les types K,N,E,J,T,B,R,S

Document

Nom du produit:

Fil d'extension de thermocouple

Couleur:

Lumineux

certificat:

ISO9001

Plage de température:

32 à 392F (0 à 200C)

Tolérance d'EMF:

+/- 2.2C ou +/- .75%

Grade:

Catégorie NPX/NNX d'extension

Positif:

Ni-Cr-SI

Négatif:

Ni-SI-magnésium

L'autre nom:

Nicrosil

Limites d'erreur spéciales:

+/- 1.1C ou 0,4%

Mettre en évidence:

Type fil de NN d'extension de thermocouple de n

Type fil du NP d'extension de thermocouple de n

Extension du thermocouple Ni-Cr-SI

Description de produit

Extension du thermocoupleLes fils

Le câble d'extension de thermocouple de type N (nickel-chrome-de silicium- Le nickel et le silicium.Magnésium):

Les câbles de compensation thermocouple peuvent également être appelés câbles d'instrumentation, car ils sont utilisés pour la mesure de la température du processus.La construction est similaire au câble d'instrumentation en paire mais le matériau du conducteur est différentLes thermocouples sont utilisés dans les processus pour détecter la température et sont connectés aux pyromètres pour l'indication et le contrôle.Le thermocouple et le pyromètre sont conduits électriquement par des câbles d'extension thermocouple / câbles de compensation thermocoupleLes conducteurs utilisés pour ces câbles thermocouple doivent avoir des propriétés thermoélectriques (EMF) similaires à celles du thermocouple utilisé pour détecter la température.

Notre usine fabrique principalement des câbles de compensation de type KX, NX, EX, JX, NC, TX, SC/RC, KCA, KCB pour le thermocouple, et ils sont utilisés dans les instruments et câbles de mesure de la température.Nos produits de compensation de thermocouple sont tous fabriqués conformément à la norme GB/T 4990-2010 "Alloy wires of extension and compensating cables for thermocouples" (norme nationale chinoise), ainsi que la norme IEC584-3 "câble de compensation à thermocouple à 3 parties" (norme internationale).

Le thermocouple W- Je suis désolé.

Le code	Composants de câbles du thermocouple
	+Jeu positif	- Une jambe négative.
N	Ni-cr-si (NP)	Ni-si-magnésium (NN)
Le K.	Ni-Cr (KP)	Ni-Al (Si) (KN)
E	Ni-Cr (EP)	Cu-Ni(EN)
Je	Fer (JP)	Cu-NiJe ne sais pas.
T	Le cuivre (TP)	Cu-Ni(TN)

Les normes

Pour l'ASTM	ANSI	IEC	DIN	Je vous en prie.	NF	JIS	Le GOST
(Société américaine d'essai et de matériaux) E 230	(Institut national américain des normes) MC 96.1	(Norme européenne de la Commission électrotechnique internationale 584)	(Normes allemandes de l'industrie)	(normes britanniques) 4937.1041, EN 60584 - 1/2	(Norme française) EN 60584 -1/2 - NFC 42323 - NFC 42324 - NFC 42323 - NFC 42324 - NFC 42324 - NFC 42323 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324 - NFC 42324	(normes industrielles japonaises) C 1602 à C 1610	(Unification des spécifications russes) 3044

Numéro d'indexation du thermocouple	Type de fil de compensation	Utilisation Classification	Température de mesure de la jonction / °C	valeur standard du champ électromagnétique/μV	Grade de précision		Grade général
Numéro d'indexation du thermocouple	Type de fil de compensation	Utilisation Classification	Température de mesure de la jonction / °C	valeur standard du champ électromagnétique/μV	Tolérance μV	Plage de champ électromagnétique thermique μV	Tolérance μV	Plage de champ électromagnétique thermique μV
Je suis désolé	SC ou RC	G	100	646	± 30	616 à 676	± 60	586 à 706
		H est	100	646	-	-	± 60	586 à 706
			200	1 1441	-	-		1.381 à 1 501

Le K.	KX, KCA	G	- 25 ans	- 968	± 40	- 924 ~ - 1 012	± 80	-880 à -1056
	ou KCB	G	100	4 096	± 40	4 052 à 4 140	± 80	4 008 à 4 184
		H est	- 25 ans	- 968	± 40	- 924 ~ - 1 012	± 88	-880 à -1056
			100	4 096		4 052 à 4 140		4 008 à 4 184
			200	8 138		8 094 à 8 182		8 050 à 8 226
N	NX ou NC	G	- 25 ans	- 646	± 43	-603 à 689	± 86	-560 à 732
		G	100	2 774	± 43	2 731 à 2 817	± 86	2 688 à 2 860
		H est	- 25 ans	- 646	± 43	-603 à 690	± 86	-560 à 732
			100	2 774		2 731 à 2 817		2 688 à 2 860
			200	5 913		5 870 à 5 956		5 827 à 5 999
E	Les produits	G	- 25 ans	- 432	± 81	- 351 à 1513	±138	- 1 294 à 1 570
		G	100	6 319	± 81	6 238 à 6400	±138	6 181 à 6 457
		H est	- 25 ans	- 432	± 81	- 351 à 1513	±138	- 1 294 à 1 570
			100	6 319		6 238 à 6 400		6 181 à 6 457
			200	13 421		13 340 à 13 502		13 283 à 13 559
Je	JX	G	- 25 ans	- 239	± 62	- 177 à - 301	± 123	- 116 à - 362
		G	100	5 269	± 62	5 207 à 5 331	± 123	5 146 à 5 392
		H est	- 25 ans	- 239	± 62	- 177 ~ -1 301	± 123	- 116 à - 362
			100	5 269		5 207 à 5 331		5 146 à 5 392
			200	10 779		10 717 à 10 841		10 656 à 10 902
T	TX	G	- 25 ans	- 940	± 30	-910 à 970	± 60	-850 à 1 000
		G	100	4 279	± 30	4 249 à 4 309	± 60	4 189 à 4 339
		H est	- 25 ans	- 940	± 48	- 892 à 988	± 90	-850 à -1030
			100	4 279		4231 à 4 327		4 189 à 4 369
			200

Type N Précision (la plus élevée):

Température de fonctionnement continue maximale: jusqu'à 2 300 F (1 260 C)
Utilisation à court terme: 2,336F (1,280C)
Fil de qualité thermocouple, -454 à 2300F (-270 à 1,260C)
Fil d'extension, 32 à 392F (0 à 200C)
